後脛骨筋・有痛性外脛骨エコー

Thera-hubスタッフ 金澤整形外科の平峯です!



前回の流れからいくと、股関節について投稿したかった



のですが、エコーを取るタイミングなく



フォルダから探しだした画像から内容を共有していきますね



ですので、また【足】です笑



今回は後脛骨筋付着部と外脛骨についてです!



【今回の内容】

・後脛骨筋付着部

・後脛骨筋腱鞘炎

・外脛骨

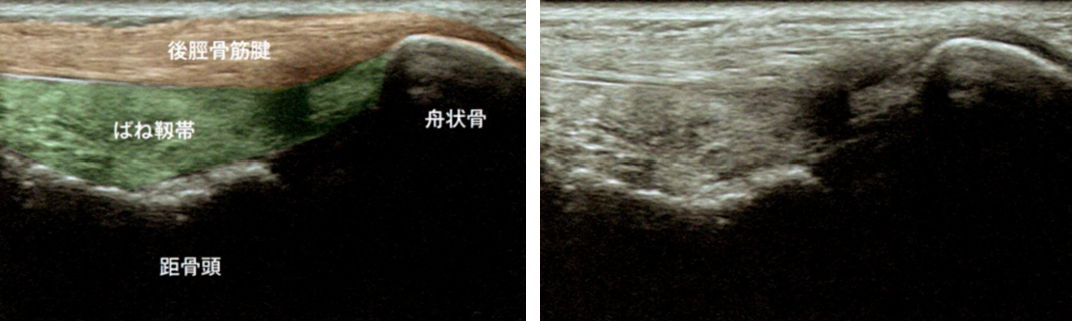

f:id:vaselinex:20211124204819p:plain

舟状骨と後脛骨筋の長軸に合わせるようにエコーをあてると



このような画像を観察することができます



ここでは、後脛骨筋腱の下に存在する



バネ靭帯(スプリング靭帯・底側踵舟靭帯)も観察できます



後脛骨筋腱炎や偏平足が強い症例では、このバネ靭帯が



elongationしてしまい靭帯性の制動ができていないことがほとんどです。

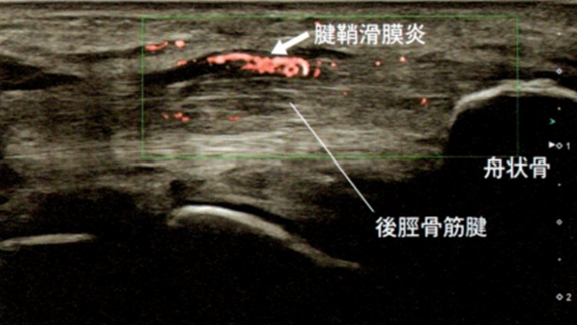

後脛骨筋腱炎では下記の画像のように



後脛骨筋腱の腱自体が炎症を起こしている場合と



骨自体に痛みが出ている場合があります。



f:id:vaselinex:20211124204841p:plain

骨性の痛みの場合であれば

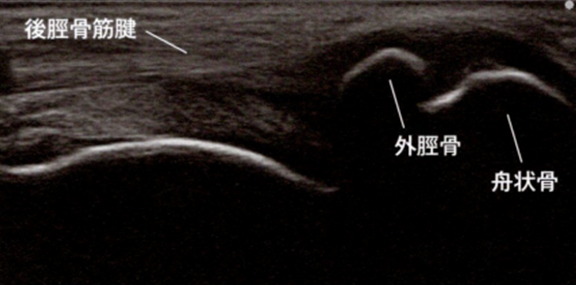

f:id:vaselinex:20211124204957p:plain

このような外脛骨を伴うことがほとんどです。



この外脛骨も意外とある人が多いですよね



この外脛骨も痛みが出れば【有痛性外脛骨】という診断名がつきます



有痛性の外脛骨とはいっても、筋腱付着部なのか筋腱自体なのか



外脛骨と舟状骨間の骨性の痛みなのかで変わってきます。



この辺りも詳しく精査できるようになればいいのかなと



思っています!!



ちなみに今日来た、偏平足の男の子は



過去一の偏平足でした笑



過去一のつま先外向き男でしたね。



以上、今回はここまで!!

股関節内側面エコー

Thera-hubスタッフ 金澤整形外科の平峯です!



今回は股関節内側組織でもある



内転筋群を診ていきたいと思います!!



【今回の内容】

・長内転筋

・短内転筋

・大内転筋

・閉鎖神経(前枝・後枝)

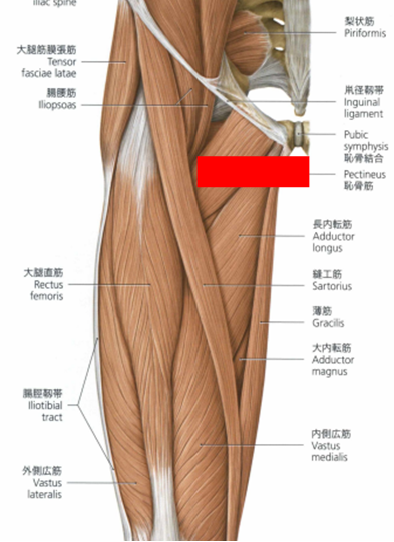

f:id:vaselinex:20211117204643p:plain

右股関節内側部



※エコーを当てるときの肢位は外転・外旋位です

f:id:vaselinex:20211117204705p:plain

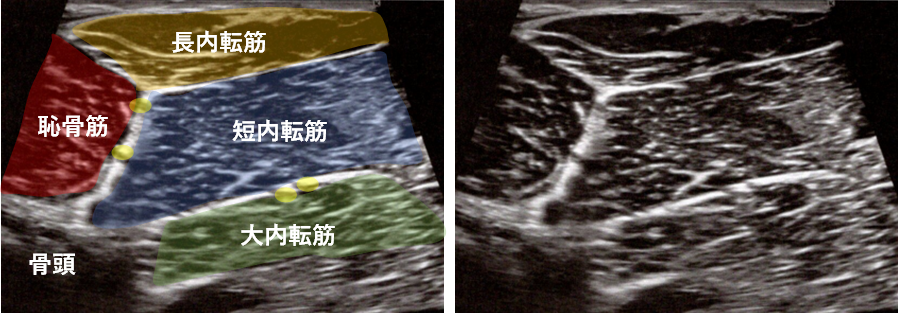

内転筋群は、表層から



長内転筋

短内転筋

大内転筋



というような3層構造になっているのが特徴的です



黄色い〇は閉鎖神経になります





閉鎖神経前枝後枝に分かれます



長内転筋~短内転筋の間を前枝

短内転筋~大内転筋の間を後枝が走行していき



前枝→長内転筋・短内転筋・薄筋・恥骨筋

後枝→大内転筋



の神経支配を持っています





この閉鎖神経も



かなりのバリエーションがいくつかありますが、



割合として多いのが、上記で示したような走行だそうです

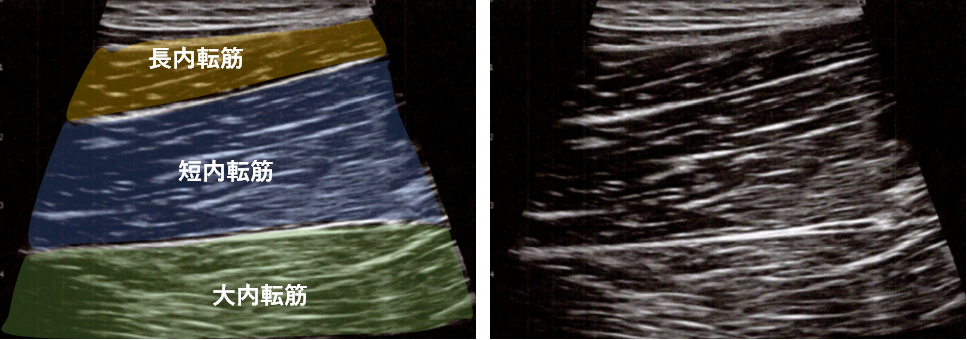

そして、この部分を長軸で抽出すると

f:id:vaselinex:20211117204742p:plain

f:id:vaselinex:20211117204755p:plain



このように



内転筋群がミルフィーユ状に



観察することができます



内転筋群は、開排制限にもっとも関わってきますので



こういった筋の触り分けをしっかりとできるようになると



開排制限も怖くありません笑



きっと。。。





以上、今回はここまで!!

股関節前面エコー

Thera-hubスタッフ 金澤整形外科の平峯です!



今回はやっと股関節エコーに入っていきます!



足・膝に関してもまだまだ診るところは多いのですが



診る機会が多いものから挙げさせてもらっています!


そんなところで今回は股関節!!



股関節前面痛の時は診る機会があるかと思います!

f:id:vaselinex:20211110205615p:plain

f:id:vaselinex:20211110205623p:plain

まずは、AIIS(下前腸骨棘)を指標にみていきましょう



外側に中殿筋



内側に腸腰筋



そのあいだに縫工筋という位置関係になります



AIISの上に黄色で示しているのは、大腿直筋腱になります



大腿直筋は寛骨臼上縁に付着する反回頭、



AIIS(下前腸骨棘)に付着する直頭がありますが



今回、抽出しているのはAIISに付着する直頭の腱部分になります。



そこからさらに下に行くと、、、





大腿骨頭が見えてきます





次は、大腿骨頭を指標に筋の位置関係をみていきます

f:id:vaselinex:20211110205735p:plain

f:id:vaselinex:20211110205742p:plain

この位置では、大腿骨頭を指標に



大腿直筋、ICiliocapsularis)、縫工筋、腸腰筋をみていきます



ICiliocapsularis



腸骨関節包筋とも言われており、大腿直筋の下に存在し



前面関節包と癒合した部分もあり、解剖でも分けられないそうです



屈曲時の前方でのインピンジメントなどを防ぐためにも



ICや大腿直筋などの筋の柔軟性を獲得しておくことは



かなり重要になるかと思います



以上今回はここまで!



エコーの勉強をしていると、解剖学的なイメージもしやすくなり



触診などにも生きてくるので、普段エコーをされない方でも



機会があれば、エコーのウェブセミナーなど参加されてみてください



個人的には超おすすめです笑

膝関節後面エコー

Thera-hubスタッフ 金澤整形外科の平峯です!



最近、改めてエコーってすごいなー



と感じたのそのことを共有していきますね笑



OAの方で、膝窩部?どちらかというと



下腿後面近位(半膜様筋~腓腹筋内側頭)あたりの痛みを



訴える方がいて、痛みが筋性のものでしたので



ちょっとエコーを当ててみました。。。。





すると、、、

f:id:vaselinex:20211103230033p:plain

左脚



このような像が、観察できました



第一印象は、白っ!!筋薄っ!!



って感じでしたね



見慣れない方はなんのこっちゃって



なると思いますので健常者を載せておきますね

f:id:vaselinex:20211103230112p:plain

右脚

(※以前にも使用した画像です、足が左右逆ですみません)



まず、健常と比べると全体的な黒さが違うのが



一目瞭然ですね。



エコーでは、水分は黒く映るため、筋内に十分に水分があれば



このように、全体が黒く映ります



しかし、膝OAでは全体が白いですよね



これはいわゆる、組織の脱水状態が起こっているということです



この状態では、組織間は動きにくいのはもちろんのこと



筋も活動しにくくなりますよね

f:id:vaselinex:20211103230135p:plain

こう比べてみると筋ボリュームも



明らかに違うのがわかりますね



(年齢も性別も違いますのであくまで参考までに、、、)



ではなぜ、このように筋のエコー画像に差が出るのでしょうか?



そこれは、先ほども出てきた



水分が関係してきます



OAなど痛みによって不動が続くと



筋組織内の水分が入れ替わらずに、



組織間に膠原線維(コラーゲン線維)が



増加していきます。



このことを高密度化といいます。



水分が抜けて、高密度化が起こったところでは



上記のように、筋が白く映ります。



この状態を回避するためには、やはり運動が必要です



筋収縮を行うことで、水分の循環が起こり



膠原線維の過剰な増加を防ぐことができるかと思います。



こういった筋組織自体の大まかな変化を



見ることができるエコーは



やっぱりすごい笑



以上今回はここまで!!

膝関節エコー Part2

膝関節エコー Part2

Thera-hubスタッフ 金澤整形外科の平峯です!



今回は【膝関節エコーPart2ということで、



メジャーな部分の復習と最近の知見も含めて



お伝えしていこうと思います。



【今回の内容】

・膝関節前面

(大腿直筋・内側広筋・外側広筋・中間広筋)



・膝関節内側裂隙、内側半月板







【膝関節前面】

大腿直筋:Rf

内側広筋:VM

外側広筋:VL

中間広筋:IM



まずは、大腿遠位に当てていきましょう!

f:id:vaselinex:20211027202506p:plain

※この画像は大きさの関係で2つの画像をつなぎ合わせています



外側広筋ー大腿直筋ー内側広筋の深層に中間広筋が



観察することができます。



こうみると中間広筋がかなり広くひろがっているのがわかります



もう少しわかりやすいように



拡大しつつ内外側をわけてみていきましょう

f:id:vaselinex:20211027202526p:plain

内側広筋の深層にはこれだけしか中間広筋が広がっていないのに対し



外側広筋の深層では・・・

f:id:vaselinex:20211027202602p:plain

こんなに広く広がっているのがわかります



内側より外側の方に広がっているんですね



【内側裂隙・内側半月板】



ここでは、内側裂隙での内側半月板逸脱をみていきます



正常であれば、膝関節屈伸に伴って内側半月は動きます



特に屈曲に伴っては、関節内に引き込まれるようにように



動いていくのが特徴的です。



〈伸展位〉

f:id:vaselinex:20211027202942p:plain

〈屈曲位〉

f:id:vaselinex:20211027203003p:plain

今年の論文報告でもあるのです



膝窩部痛の原因でもある、内側半月板後根断裂(MMPRT)と



この内側半月板逸脱の程度において関連性があるとされています



・膝伸展位での逸脱の程度が2.6mmを越える場合

内側半月板後根断裂を疑う



・伸展位→屈曲位において、屈曲位での逸脱が1mm以上減少

しなければ内側半月板後根断裂を疑う



というような報告がされています。



こうみると僕の膝は危ないような気がしますね笑



屈曲位になると内側半月板は引き込まれるはずなのに



むしろ出てきているような気が・・・笑



以上今回はここまで!!





足関節 内外側組織エコー(ちょっと後面)

Thera-hubスタッフ 金澤整形外科の平峯です!



今回は解剖学的にも特徴のあるところを



というか、わかりやすいところ??笑



を取り上げています!



【今回の内容】

・長短腓骨筋(筋腹)

・脛骨内側面(ヒラメ筋・長趾屈筋)

・下腿後面(腓腹筋・ヒラメ筋・長母趾屈筋)





【長腓骨筋(PL)・短腓骨筋(PB)】





まずは、下腿外側にあててみましょう



ここで見えてくるのは、長腓骨筋と短腓骨筋の筋腹部分です

f:id:vaselinex:20211020201102p:plain

f:id:vaselinex:20211020201109p:plain

腓骨の上に短腓骨筋、またその上に長腓骨筋が



乗るように存在しています。



ここでは、お互いの筋腹が大きくみえるのですが



もう少し遠位に下っていくと・・・

f:id:vaselinex:20211020201123p:plain

f:id:vaselinex:20211020201131p:plain

長腓骨筋はこのあたりで、腱性組織になっていきます



短腓骨筋もだんだん薄くなっていくのがわかるかと思います。



腹側よりかは、背側(後方)にのぺーっと広がっているので



背側からの方が触りやすそうですね



【下腿後面(腓腹筋・ヒラメ筋)】



次は下腿の後方をみていきますね

f:id:vaselinex:20211020201148p:plain

f:id:vaselinex:20211020201155p:plain

この辺でポンっとおいて見えるのが



腓腹筋、ヒラメ筋・後脛骨筋の一部になります



ここからちょっと外側に振っていくと



腓骨の後方を走る、長母趾屈筋がみえるようになります

f:id:vaselinex:20211020201210p:plain

腓腹筋と長母趾屈筋の筋厚に注目してみていくと



近位の方では腓腹筋外側頭が大きくみえ



長母趾屈筋はペラペラのようにみえますが・・・

f:id:vaselinex:20211020201225p:plain

f:id:vaselinex:20211020201231p:plain

だんだんとこの位置関係が逆転していきます



腓腹筋はアキレス腱の一部になるために



膜状組織になり、だんだんと薄くなっていきます

f:id:vaselinex:20211020201245p:plain

f:id:vaselinex:20211020201251p:plain

遠位の方では完全に腓腹筋は膜状組織になり



筋腹は観察できなくなります



その代わり、長母趾屈筋の筋厚が大きくみることができます





【脛骨内側面(腓腹筋内側頭・ヒラメ筋・長趾屈筋)】



最後は、シンスプリントでも原因となる



脛骨内側面をみていきましょう



まずは、この位置でぽんっとみてみましょう



するとここでは、腓腹筋内側頭の下にヒラメ筋を



観察することができます

f:id:vaselinex:20211020201306p:plain

f:id:vaselinex:20211020201311p:plain

ここからまた、遠位にスライドさせていきます

f:id:vaselinex:20211020201323p:plain

f:id:vaselinex:20211020201329p:plain

だんだんとヒラメ筋の範囲が広くなってくるのがみえてきます



腓腹筋はアキレス腱になっていくため、筋腹は小さくなっていきます

f:id:vaselinex:20211020201341p:plain

f:id:vaselinex:20211020201348p:plain

さらに、遠位になるとヒラメ筋の下には



長趾屈筋が観察できるようになり



ここは下腿の遠位13辺りの所になります



シンスプリントではこの長趾屈筋が硬くなることが



原因とも言われています。



以上今回はここまで!!

足関節前方組織のエコー

Thera-hubスタッフ 金澤整形外科の平峯です!



足関節前方組織でよく見る箇所!!



ということで、



【今回の内容】

・距腿関節〈TA(前脛骨筋)EDL(長趾伸筋)EHL(長母趾伸筋)〉

・距骨前脂肪体(pre talar fadpad

・浅腓骨神経(内側足背皮神経・中間足背皮神経)





まずは、脛骨遠位前面にプローブを当ててみましょう



すると、脛骨の上に足背動脈が観察できます。



【距腿関節】

f:id:vaselinex:20211013203708p:plain

f:id:vaselinex:20211013203718p:plain



そのまま遠位にずらしていくと・・・

f:id:vaselinex:20211013203830p:plain

一旦、脛骨がなくなります



そこからさらに遠位に動かしていくと



距骨滑車が観察できるようになります。

f:id:vaselinex:20211013203851p:plain

f:id:vaselinex:20211013203900p:plain

ここでは、距骨滑車上に



内側からTAEHLEDLがみることができます



さらにその下には、距骨前脂肪体が存在します







【距骨前脂肪体】



先ほどの距腿関節部をTA腱に沿って



長軸に合わせるこのように観察でき

f:id:vaselinex:20211013203917p:plain

f:id:vaselinex:20211013203927p:plain

距腿関節の前面に存在する



距骨前脂肪体を観察することができます



【浅腓骨神経】

f:id:vaselinex:20211013203956p:plain

f:id:vaselinex:20211013204003p:plain

PB・・・短腓骨筋





浅腓骨神経は下腿前面遠位のやや外側面で



短腓骨筋と長趾伸筋の間に観察することが出来ます。



底屈制限に対して、浅腓骨神経へのハイドロリリースなども最近は



出てきているみたいです



当院でも足関節へのハイドロをどんどん行っていきたいのですが



なんせ、足への注射に対して抵抗感がある方が多く



なかなかできていないのが現状です・・・笑



以上今日はここまで!!
